链轮体长期使用后，可能出现链窝磨损、齿形损坏等问题，需要重新加工或更换。但在实际维修过程中，有些旧链轮体已经找不到原始图纸，设备型号、配套尺寸等资料也不完整，直接加工容易出现尺寸不符、装配困难等问题。
       没有图纸并不意味着无法重新加工，关键是对旧件进行实物测绘，结合配套结构和使用要求，确定合理的加工方案。
       一、实物测绘，获取关键尺寸
       加工前，需对旧链轮体进行检查和测量，关注链窝尺寸、齿形轮廓、安装孔位、配合尺寸及相关定位结构。
       对于磨损较严重的部位，不能直接将现有尺寸作为加工依据，还需结合磨损情况、未磨损区域及相关配套件综合判断，尽可能还原原有结构和关键尺寸。
       二、结合配套关系，确认加工参数

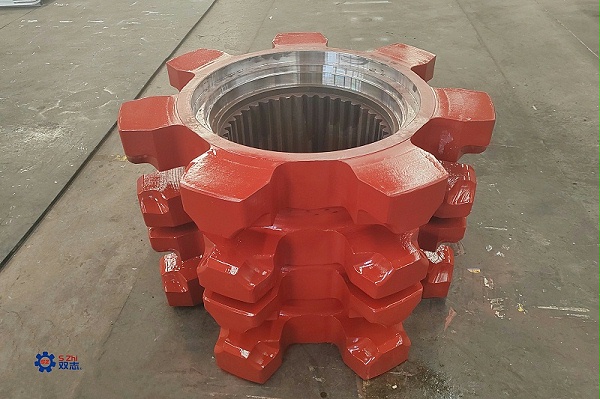

        链轮体 并非单独工作的零件，其链窝需与对应规格的圆环链啮合，安装部位也需与链轮轴组及相关零部件匹配。
       测绘完成后，还需核对圆环链规格、安装连接尺寸及相关配合关系。对于磨损变形明显、关键尺寸难以直接判断的旧件，应结合配套零部件进一步确认，避免仅依据单个零件外形进行加工。

        三、确定工艺，按要求组织加工
       关键尺寸确认后，需根据链轮体的结构、材料及使用要求制定加工方案。加工过程中，应控制链窝轮廓、安装配合尺寸及相关加工精度，并按工艺要求进行尺寸检测。
        四、检验配合情况，降低装配风险
       加工完成后，需复核关键尺寸，并结合对应圆环链及相关配套件检查啮合与装配情况。对于链轮体这类关键工作部件，只有尺寸、结构和配合关系符合要求，才能为后续安装使用提供保障。
        对于没有图纸的旧链轮体，实物测绘只是开始，尺寸还原、配套确认和加工检验同样重要。
       河南双志 可根据客户提供的旧件开展相关测绘、加工与配件定制。若遇到缺少图纸、原型号资料不完整的情况，可先提供旧件及设备配套信息，由技术人员结合实物情况评估加工方案。欢迎来电咨询：0371-86548631。
